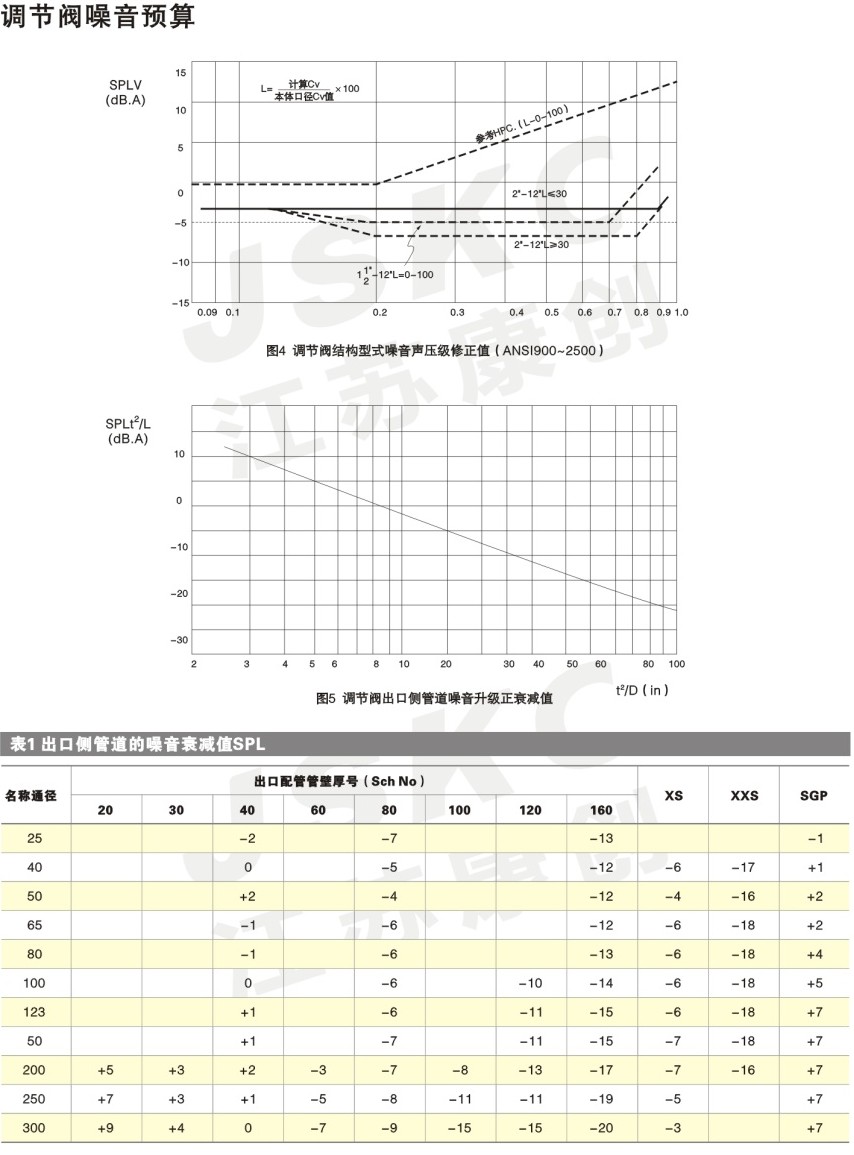

调节阀噪音预算
|
名称通经
|
出口配管壁厚号（Sch No）
|
XS
|
XXS
|
SGP
|
|
20
|
30
|
40
|
60
|
80
|
100
|
120
|
160
|
|
25
|
|
|
-2
|
|
-7
|
|
|
-13
|
|
-17
|
-1
|
|
40
|
|
|
0
|
|
-5
|
|
|
-12
|
-6
|
-16
|
+1
|
|
50
|
|
|
+2
|
|
-4
|
|
|
-12
|
-4
|
118
|
+2
|
|
65
|
|
|
-1
|
|
-6
|
|
|
-12
|
-6
|
-18
|
+2
|
|
80
|
|
|
-1
|
|
-6
|
|
|
-13
|
-6
|
-18
|
+4
|
|
100
|
|
|
0
|
|
-6
|
|
-10
|
-14
|
-6
|
-18
|
+5
|
|
123
|
|
|
+1
|
|
-6
|
|
-11
|
-15
|
-6
|
-18
|
+7
|
|
50
|
|
|
+1
|
|
-7
|
|
-11
|
-15
|
-7
|
-18
|
+7
|
|
200
|
+5
|
+3
|
+2
|
-3
|
-7
|
-8
|
-13
|
-17
|
-7
|
-18
|
+7
|
|
250
|
+7
|
+3
|
+1
|
-5
|
-8
|
-11
|
-11
|
-19
|
-5
|
-16
|
+7
|
|
300
|
+9
|
+4
|
0
|
-7
|
-9
|
-15
|
-15
|
-20
|
-3
|
|
+7
|
预算噪音的计算实例
（1计算实例）-1
[流体条件]
流体名称：空气
流体压力：进口压力P1=16kOf/cm2．（A）
出口压力P2=8kgf/cm2（A）
阀压羞△P=8kgf/cm2．
计算CV值的=200
（调节阀技术参数）
阀型式HCN低噪音笼式调节阀
阀通经：6B×6B（CV=330）
如果使用HCB压力平衡笼式调节阀：
出口配管：6BSch□80
【预算噪音】

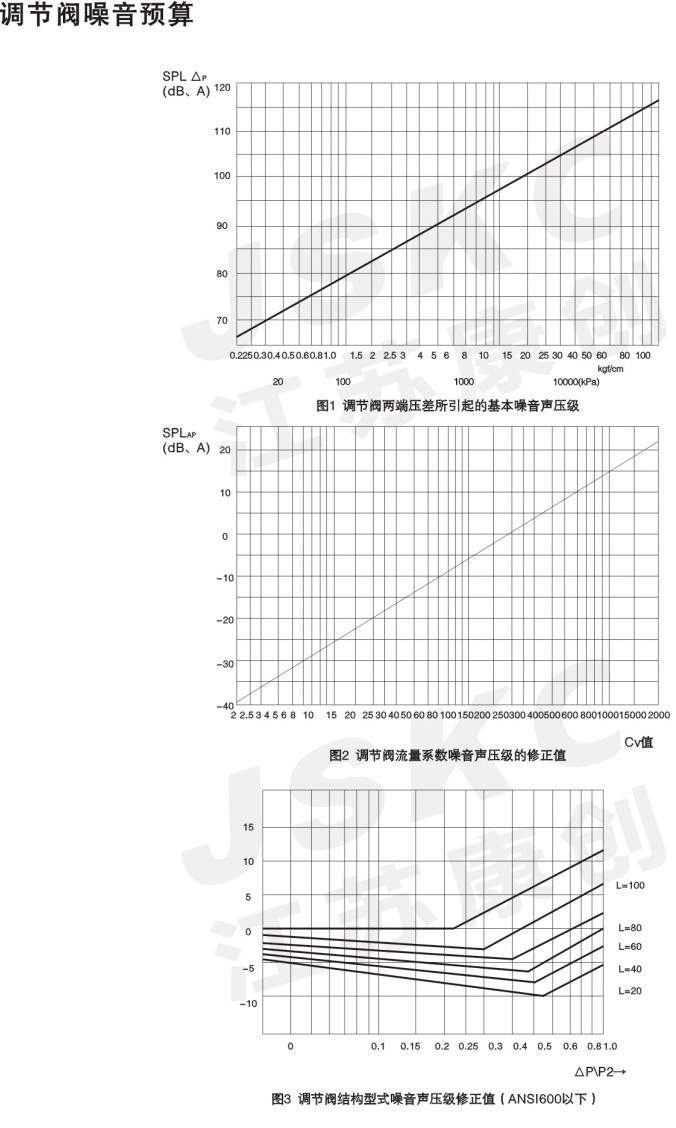

SPL△P=97Db□A （△P=△P=8kgf/cm2------------------图1)
SPLcv=2dBDb（ CV=200-------------------一一图2 ）
SPLP1=-5dB□A
（L=200/300）*100=62------------图3）
（△P/P1-P1=8/16=0.5）
SPL（t2/D）（--7dB□A（6B Sch 80 ---------------表1）
SPLv=+7Db□A（△P/P1=0.5-----------------------图1）
∴SPL=97+2+7-7=99dB.A
【调节阀其他技术参数】
阀型式：HCB压力平衡笼式调节阀
阀口经：6B×6B
阀特性：等百分比
出口侧配管：6BSch.40
b）HTI的场合
SPLV=7.5dB（△P/（P1-P2）=0.45----图0）
∴SPL=111+2.5+6-17=102.5B.A
1计算实例）-2
[流体条件]
流体名称：空气
流体压力：进口压力P1=100kOf/cm2．（A）
出口压力P2=55kgf/cm2（A）
阀压羞△P=45kgf/cm2．
计算CV值的=220
（调节阀技术参数）
阀型式：VDN高压低噪音笼式双座调节阀（ANS11500）
阀通经：8B×8B（CV=365）
如果使用HCB高压力平衡笼式阀（ANS11500）
【预算噪音】
SPL△P=111Db□A （△P=△P=45fkgf/cm2------------------图1)
SPLcv=2.5dB□A（ CV=220-------------------一一图2 ）
SPLP1=-7dB□A
（L=220/365）*100=60-----------图3）
（△P/P1-P1=8/16=0.5）
（△P/P1-P1=45/100=0.45）
SPL（t2/D）（17dB□A（6B Sch.160 ---------------表1）
SPL111+2.5--7-17=89.5dB.A
SPLv=+6Db□A（△P/P1=0.45-----------------------图4）
∴SPL=111+2.5+6-17=102.5dB.A
【调节阀其他技术参数】
阀型式：HCB压力平衡笼式调节阀
阀口经：6B×6B
阀特性：等百分比
出口侧配管：6BSch.40
b）HTI的场合
SPLV=7.5dB（△P/（P1-P2）=0.45----图0）
∴SPL=111+2.5+6-17=102.5B.A
非压缩流体的噪音预算：
关于距离调节出口1m处调节阀 产生的非压缩流体的气蚀噪音值得技术公式如下述：
-
计算中所需的参数
2.阀型b、调节阀的节流直径（额定Cv值）c、流体名称d、计算条件的流量（*注）e、计算条件下的入口、出口压力（*注）
f、对非压缩流体的调节阀噪音值进行预算（因气蚀产生的噪音）、计算条件下的压差（*注）g、流体进口侧的温度
h、流体的比重i、进口侧温度下的饱和蒸汽压 j、出口管道的口径及配管管道号。
注：计算条件有最大、正常、最小值等，应分别进行计算噪音的计算公式。
SPL=SPL△P+SPLv+SPLP1+SPLv+SPLt其中

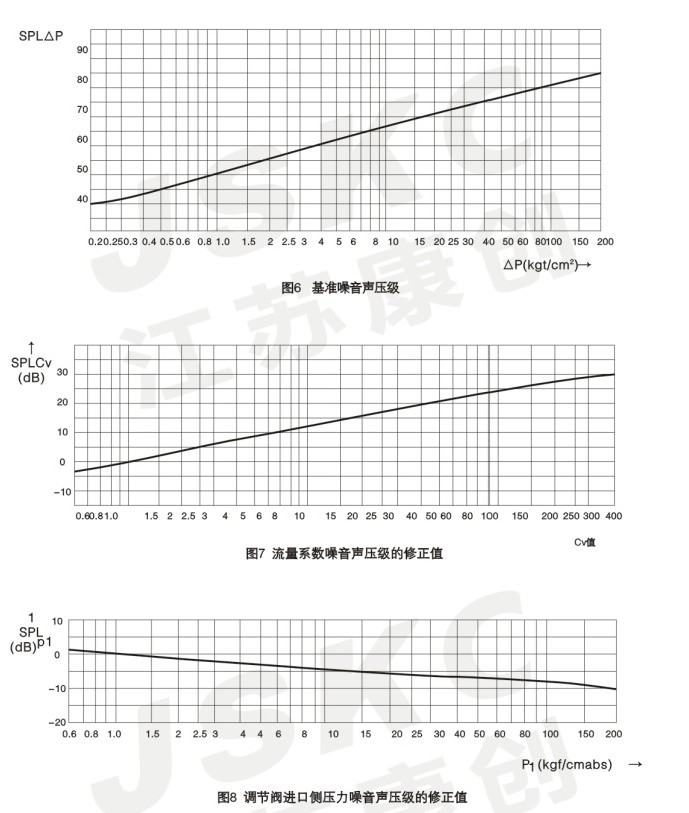

SPL=调节阀噪音的预算值（dB□A） SPL△P根据调节阀前后压差所整理处理啊的值（参照图6）
SPLcv=根据CV值所整理出来的值（参照图7） SPLP1=根据阀进口侧压力所整理出来的值（参照图8）

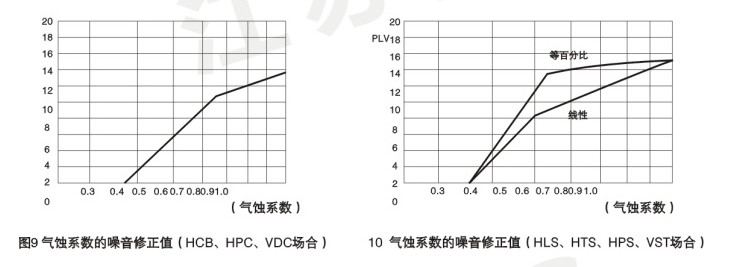

SPLv=根据调节阀的型式、流量特性及气蚀系数产生的修正值。{HLS、HTS、HPS、VST
、参照图10}，{HCB、HPC、VDC参照图9}
SPLt=由于出口侧配壁厚所产生的噪音哀减效果（参照图2）
预算噪音的计算实例
【流体条件】
预算噪音的计算实例
【流体条件】
流体名称：水
流体压力：进口压力P1=10kOf/cm．（A）
出口压力P2-6kgf/cm2（A）
阀压羞△P=4kg/cm2．
流体温度：1000C
（饱和蒸汽压：1kgf/cm2abS）
【预算噪音】
SPL△P=59Db （△P=△P=4kgf/cm2------------------图6)
SPLcv23dBDb（ CV=211--------------------一一圈7 ）
SPLP1=-6dB（P1=10 kgf/cm2（A）--------------------一一圈8）
SPLv=3.5dB
（△P/（P1-P2）=4/（10-1）+0.45---------------图9）
SPLT=0Db（6BSch□40-----------------------表2）
∴SPL=59+d23B-6+3.5+0=79.5.A
【调节阀其他技术参数】
阀型式：HCB压力平衡笼式调节阀
阀口经：6B×6B
阀特性：等百分比
出口侧配管：6BSch.40
b）HTI的场合
SPLV=7.5dB（△P/（P1-P2）=0.45----图0）
∴SPL=111+2.5+6-17=102.5B.A
2)计算顺序
a、确定调节阀的型式
b、根据流体参数教计算出Cv值．确定出调节阀的口径。（确定出调节阀所定口径下的额定Cv值）
c、计算出各使用条件下的Cv值d、计算出气蚀系数 由K-AP/（ Pl-Pv）来计算。
e、计算出SPL△P------------用△P从图6
计算出SPLcv-------------一用cv从图7
计算出SPLP1……～ 一用P1从图8
计算出SPLv---…………--HCB、HPC、VDC场台从图9．HLS、HTS、HPS、VST的场合从图10
计算出SPLt-……一用表2求得N
△P：调节阀压差kgf/Cm2
P1:进口侧压力kgt/cm2(A)
Pv:进口侧量度下的饱和蒸汽压力ka，cm2(A)
f、加出(e)项的计算值。
表2出口配管的噪音哀减（dB）
|
管道尺寸（B）
|
出口配管壁厚号
|
|
SCH40
|
SCH80
|
SCH150
|
|
1
|
0
|
0
|
-2
|
|
11/2
|
0
|
0
|
-2
|
|
2
|
0
|
0
|
-2
|
|
21/2
|
0
|
0
|
-2
|
|
3
|
00
|
0
|
-2
|
|
4
|
0
|
-2.5
|
-5
|
|
6
|
0
|
-2.5
|
-5
|
|
8
|
0
|
-2.5
|
-5
|
|
10
|
0
|
-3
|
-7
|
|
12
|
0
|
-3
|
-7
|
|
14
|
0
|
-3
|
-7
|
|
16
|
0
|
-3
|
-
|
|
